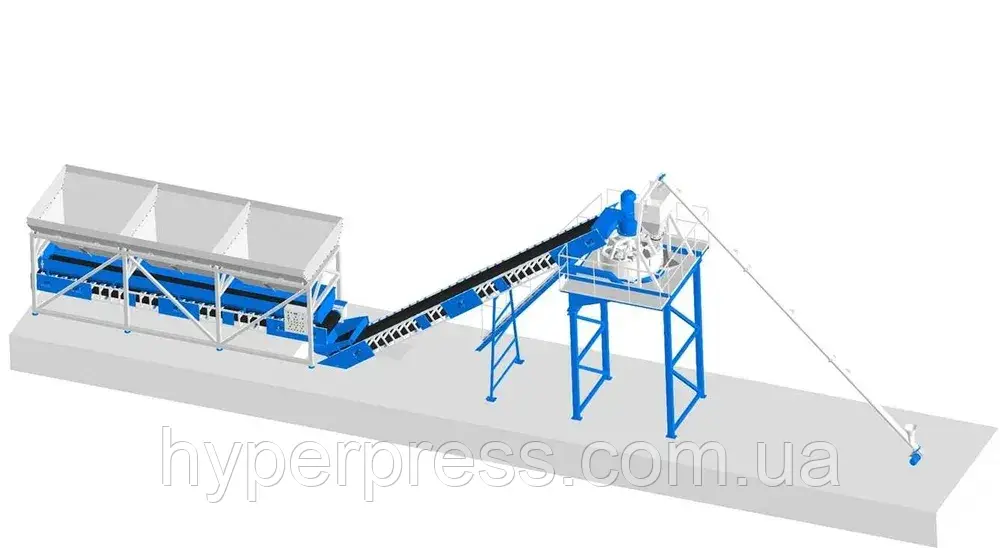

Бетоний завод GPB-18 (18м3)

ТЕХНОЛОГІЧНИЙ ОПИС БЕТОНОГО ЗАВОДУ GPB-18

Режим роботи РБУ застосовує напівавтоматичний метод.
Існує можливість розширення функціоналу системи за допомогою пульта дистанційного управління, що дозволяє перевести його у повністю автоматичний режим за допомогою однієї кнопки.

Бетонозмішувач примусової дії з швидким механізмом встановлено на естакаді, висотою 4 метри, для вивантаження готової суміші.

На бетонному заводі GPB-18 використовується стрічковий конвеєр для підняття та завантаження компонентів суміші у бетонозмішувач.

Комплекс дозуючого устаткування АДМ-1500 призначений для точного зберігання та дозування інертних матеріалів.

Під бункерами розташовано конвеєр-дозатор, де проводиться точне дозування компонентів за допомогою розсувних засувок, керування якими здійснюється пневматичною системою "Camozzi".

Після встановлення необхідної дози активується транспортер-дозатор, який подає дозовані компоненти у приймальний бункер, а потім переміщує їх у розчинозмішувальний вузол РСК-800.

Цемент зберігається в спеціальному складі - цементному силосі (за бажанням). Для подачі цементу з силосу до дозатора використовується шнек відповідної довжини.

З силоса цемент подається у блок дозаторів, що складається з дозатора цементу на 150 кг, води на 75 літрів та дозатора хімічних добавок на 10 літрів. Кожен дозатор розташований на трьох високоточних тензодатчиках  і жорсткій рамі для підвищення точності дозування. Дозатор цементу обладнаний вібратором для полегшення зчеплення цементу.

Дозовані компоненти направляються у бетономішалку, де вони змішуються, і після досягнення необхідної однорідності суміші відкривається пневматичний клапан  бетономішалки, і суміш подається у приймальний бункер або автоміксер. Цей цикл повторюється знову.

За один цикл виробляється від 0,45 до 0,5 кубічних метрів готового бетону або розчину, причому цей цикл триває не більше 60 секунд.

Установча потужність становить від 15 до 25 кубічних метрів готового бетону або розчину за годину роботи.

Характеристики установки:

Продуктивність кубічних метрів за годину: від 15 до 20
Режим роботи: напівавтоматичний
Бетонозмішувач: РС-800
За один цикл готового бетону кубічних метрів: від 0,45 до 0,5
Бункери (кількість х об'єм кубічних метрів): 3 х 8
Місткість силосу (опція), тонн: від 22 до 40
Пневматика: Camozzi
Компресор: поршневий
Виконання: літнє
Подача інертних матеріалів в бетонозмішувач: стрічкова
Загальна потужність, кВт: 40
Затвор: поворотний, пневмоуправління
Маса не перевищує 10000 кілограмів.
Розміри: висота - 6206 мм, ширина - 3146 мм, довжина (без урахування шнеку) - 16787 мм, довжина (з урахуванням шнеку) - 22568 мм.
