PAK-400 TRIO LINE — промышленная линия для гиперпрессовки строительных материалов на базе трех прессов ПАК-400

PAK-400 TRIO LINE — промышленная линия для гиперпрессовки строительных материалов на базе трех прессов ПАК-400/ПАК-400М

Серийное промышленное производство с производительностью от 1800 изделий в час

PAK-400 TRIO LINE — это промышленная гиперпрессовая линия, сформированная на основе трех гидравлических прессов ПАК-400, объединенных в единый непрерывный технологический цикл. Такая конфигурация обеспечивает высокий темп производства, стабильность процессов и значительный резерв производительности для многосменной эксплуатации.

Линия работает по принципу прямого физического потока, где все этапы — подготовка сырья, точная дозировка, смешивание, прессовка и автоматизированная укладка продукции — синхронизированные в одном технологичном режиме без «узких мест».

Равномерное распределение нагрузки между тремя прессами ПАК-400 гарантирует повторяющуюся геометрию изделий, стабильные физико-механические характеристики и серийный выпуск продукции с точностью формирования до ±0,2 мм. Линия поддерживает производство стандартных, цветных и декоративных изделий без изменения базового технологического цикла.

Сировина надходить у накопительный бункер БН-3000 (1)оснащенный вмонтированным ленточным транспортером, который формирует равномерный материальный поток и обеспечивает стабильную подачу сырья в линию.

С бункера материал подается до молотковой дробилки ДМ-1000 (2), где выполняется измельчение до необходимой рабочей фракции. Выгрузка измельченного материала осуществляется ленточным транспортером (3), что обеспечивает непрерывную подачу на следующий технологический этап.

Далее материал поступает на вибрационный грохот ГВ-2000 (4), который осуществляет контроль фракционного состава и отбор материала, пригодного для дальнейшей технологичной обработки.

Отобранная фракция ленточным транспортером (5) подается до дозировочного комплекса АДМ-2500 (6), где формируется сырьевая смесь с заданными параметрами для стабильной и непрерывной работы гиперпрессовой линии.

Отобранная фракция ленточным транспортером (5) подается до дозировочного комплекса АДМ-2500 (6), в котором производится регламентированная дозировка минеральных компонентов в соответствии с заданной рецептурой. На этом этапе формируется сырьевая смесь со стабильными массовыми и гранулометрическими характеристиками, необходимыми для надежной и непрерывной работы гиперпрессовой линии.

Из дозирующего комплекса материал с помощью транспортера (9) надходить до растворосмесительного комплекса РЗК-800 (10), где выполняется интенсивное принудительное перемешивание компонентов. В результате достигается однородность смеси по составу и структуре, что является определяющим фактором для дальнейшего процесса прессования.

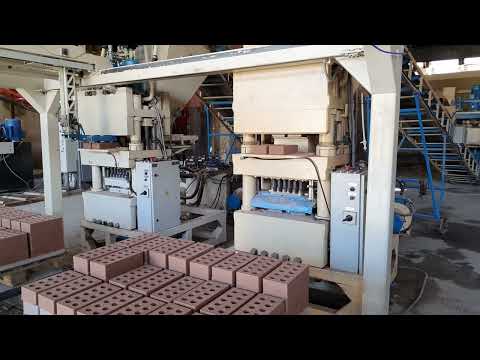

Подготовленная сырьейная смесь ленточным транспортером (11) подается в прессовый участок. Реверсный транспортер (12) обеспечивает равномерное и синхронизированное распределение материала между загружающими бункерами трех гиперпрессов ПАК-400 (13), что позволяет поддерживать стабильные режимы работы каждого пресса при высокой производительности линии.

Сформированные изделия автоматически снимаются с прессов и укладываются с помощью трех автоматических манипуляторов (14), после чего направляются до паровой камеры (15). Камера оснащена парогенератором, который обеспечивает регламентированный тепловластный режим обработки. В процессе выдержки изделия проходят управляемую сушку и тепловлажную обработку, что способствует ускоренному набору прочности, стабилизации геометрических параметров и снижению внутренних напряжений в материале.

При необходимости после выхода из паровой камеры готовая продукция может подвергаться дополнительной механической и декоративной обработке на области художественной обработки (16) с применением оборудования для рустификации, включая станки типа «Гильотина» и Дятел, позволяющую формировать заданную фактуру и индивидуальный внешний вид изделий.

Размещение и инфраструктура

Линия гиперпрессовки спроектирована для компактного и рационального размещения в производственном помещении или под навесом на подготовленном железобетонном фундаменте, что позволяет быстро запустить производство без значительных затрат на строительную инфраструктуру.

Общая длина комплекса составляет около 45 м, что обеспечивает эффективную интеграцию линии в большинство существующих промышленных цехов. За потреби компоновка и конфигурация линии адаптируются под техническую задачу заказчика, позволяющий оптимизировать пространство и снизить капитальные расходы на запуск.

Минимальная высота помещения — от 3 м в зоне бункеров и вертикальных технологических узлов.

Продуманная компоновка оборудования обеспечивает удобный доступ для обслуживания, свободный проезд погрузчика и четкое разделение потоков сырья и готовой продукции, что уменьшает простое, повышает безопасность и эффективность производства.

Для работы линии достаточно стандартного промышленного электроподключения 380 В, 50 Гц, а также подвод воды и вентиляции — без сложных и дорогостоящих инженерных решений.

Энергопотребление и экономическая эффективность

Базовая комплектация
(без манипуляторов, паровой камеры и оборудования для художественной обработки):
≈ 148 кВт — оптимальный баланс между производительностью и энергоэффективностью для стабильной ежедневной работы с низкой себестоимостью изделий.

Полная комплектация
(с манипуляторами, паровой камерой и оборудованием для художественной обработки):
≈ 410 кВт — максимальная предустановленная мощность при одновременной работе всех узлов линии.

Фактическое энергопотребление, как правило, значительно ниже номинального благодаря циклическому режиму работы вспомогательного оборудования, что положительно влияет на расхода на электроэнергию и конечную рентабельность производства.

Ключевые преимущества линии

Высокая производительность — прямой путь к прибыли

Производительность от 2000 изделий в час и более позволяет формировать большой объем готовой продукции за минимальное время. Оптимизированный непрерывный материальный поток и синхронная работа дробильного, транспортного, дозирующего, смесового и прессового оборудования устраняют технологические ограничения. Параллельная работа прессов создает резерв мощности и стабильность выпуска даже в пиковых режимах.

Полностью автоматизированный производственный цикл

Все этапы — от подготовки и контроля сырья до дозирования, смешивания и формирования изделий — объединены в единый автоматический процесс. Это позволяет минимизировать количество персонала, снизить влияние человеческого фактора и обеспечить прогнозируемый и стабильный финансовый результат.

Стабильное качество — продукция, которая продается без проблем

Автоматизированная дозировка и постоянный контроль параметров процесса обеспечивают точность геометрии до ±0,2 мм и стабильные физико-механические характеристики. Это уменьшает процент брака, повышает доверие клиентов и позволяет уверенно работать с большими заказами.

Промышленное исполнение — ресурс для долгосрочного бизнеса

Все узлы линии рассчитаны на интенсивную многосменную эксплуатацию, имеют повышенный запас прочности и износостойкости. Надежность оборудования направления влияет на уменьшение простоев и стабильность прибыли.

Гиперпресс ПАК-400 — основа производительности и окупаемости

Двухстороннее прессование усилием до 400 тонн и запас прочности станины более 30 % гарантируют равномерное уплотнение материала и стабильность каждого прессового цикла даже при высоких нагрузках. Это значит минимальный брак и максимальный выход товарной продукции.

Надежная гидравлики и промышленная автоматизация

Компоненты ведущих европейских производителей, закрытая гидросистема без внешних шлангов и электроника Siemens / Schneider / Finder обеспечивают долговечность, безопасность и стабильную работу оборудования в режиме 24/7.

Гибкость производства — быстрая адаптация к рынке

Быстросменные матрицы со временем замены до 30 минут позволяют оперативно переходить между различными форматами изделий и типами сырья без длительных простоев, реагируя на спрос рынка и увеличивая маржинльность.

Цветовая и декоративная продукция — более высокая добавленная стоимость

Растворимосмешивающий комплекс РЗК-8000 поддерживает введение пигментов, открывающих возможность производства цветного кирпича и декоративных изделий из более высокой рыночной ценой без потери производительности.

Низкие эксплуатационные расходы — больше чистой прибыли

Энергоэффективный режим работы, система принудительного охлаждения гидравлического масла и износостойкие матрицы твердостью более 60 HRC с ресурсом в 400000 циклов минимизируют расходы на обслуживание и снижают себестоимость продукции.

Индивидуальная адаптация линий гиперпрессовки под техническую задачу Заказника

Компания LLC Hyperpress Technologies реализует индивидуальные инженерные решения в проектировании и поставке линий гиперпрессовки. Каждая линия рассматривается не как стандартный продукт, а как инструмент для достижения конкретных производственных и финансовых целей заказчика.

Гарантия и сервис — уверенная инвестиция

– гарантия на оборудование – до 3 лет
– Монтаж и пусконаладка «под ключ»
– Обучение операторам и техническому персоналу
– Сервисная и послегарантийная поддержка
– Полный комплект технической и эксплуатационной документации
– Быстрая окупаемость проекта благодаря высокой производительности и низким эксплуатационным затратам
– Более 20 лет опыта в проектировании и производстве промышленного оборудования
– Собственный технопарк современных CNC-верстатов, что гарантирует точность, качество и стабильные сроки поставки
